Gesamtwiderstand Messbrücke mit Subtrahierer

Caraca · Anmeldungsdatum: 18.04.2016 Beiträge: 1

Meine Frage:
Hallo,

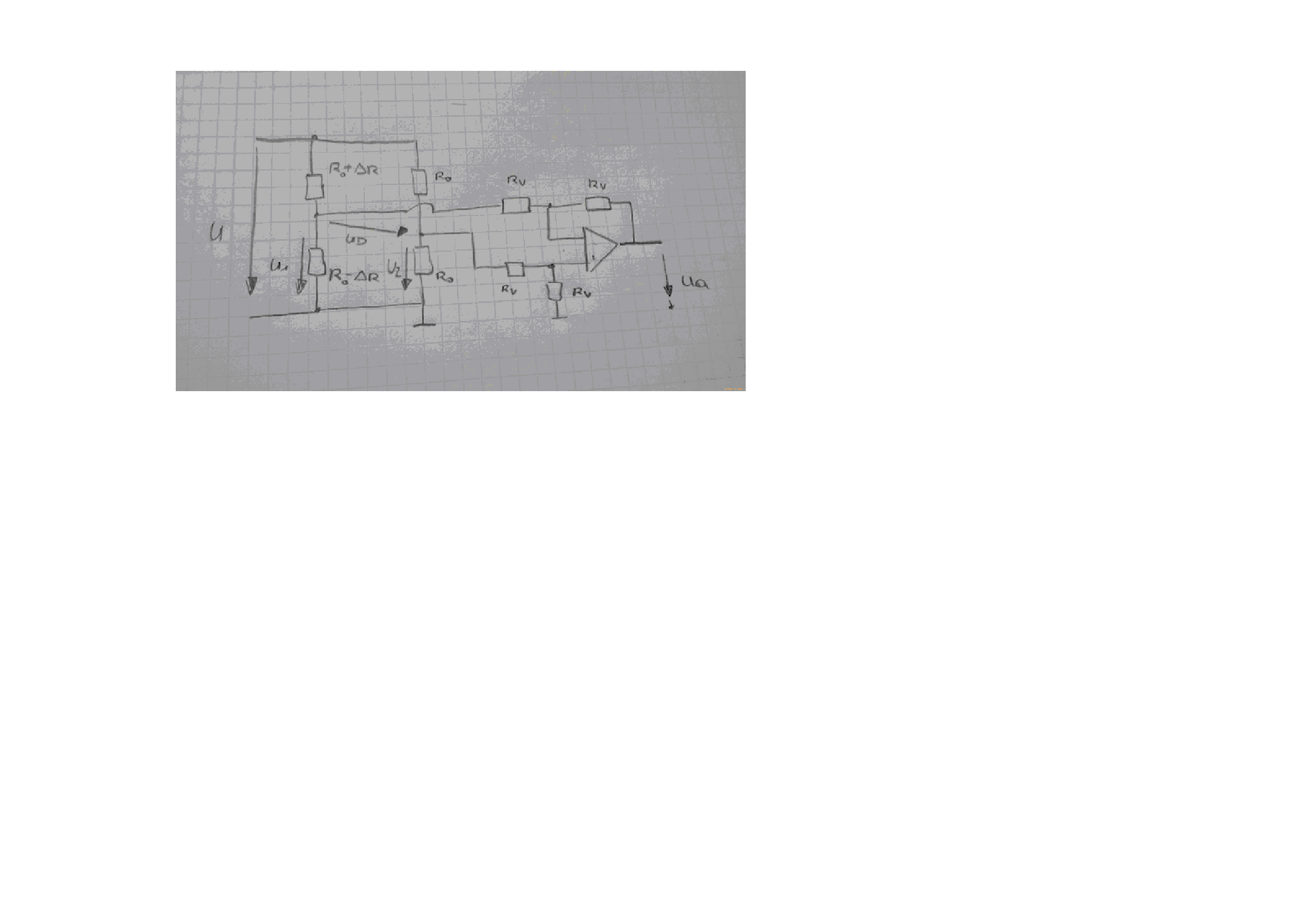

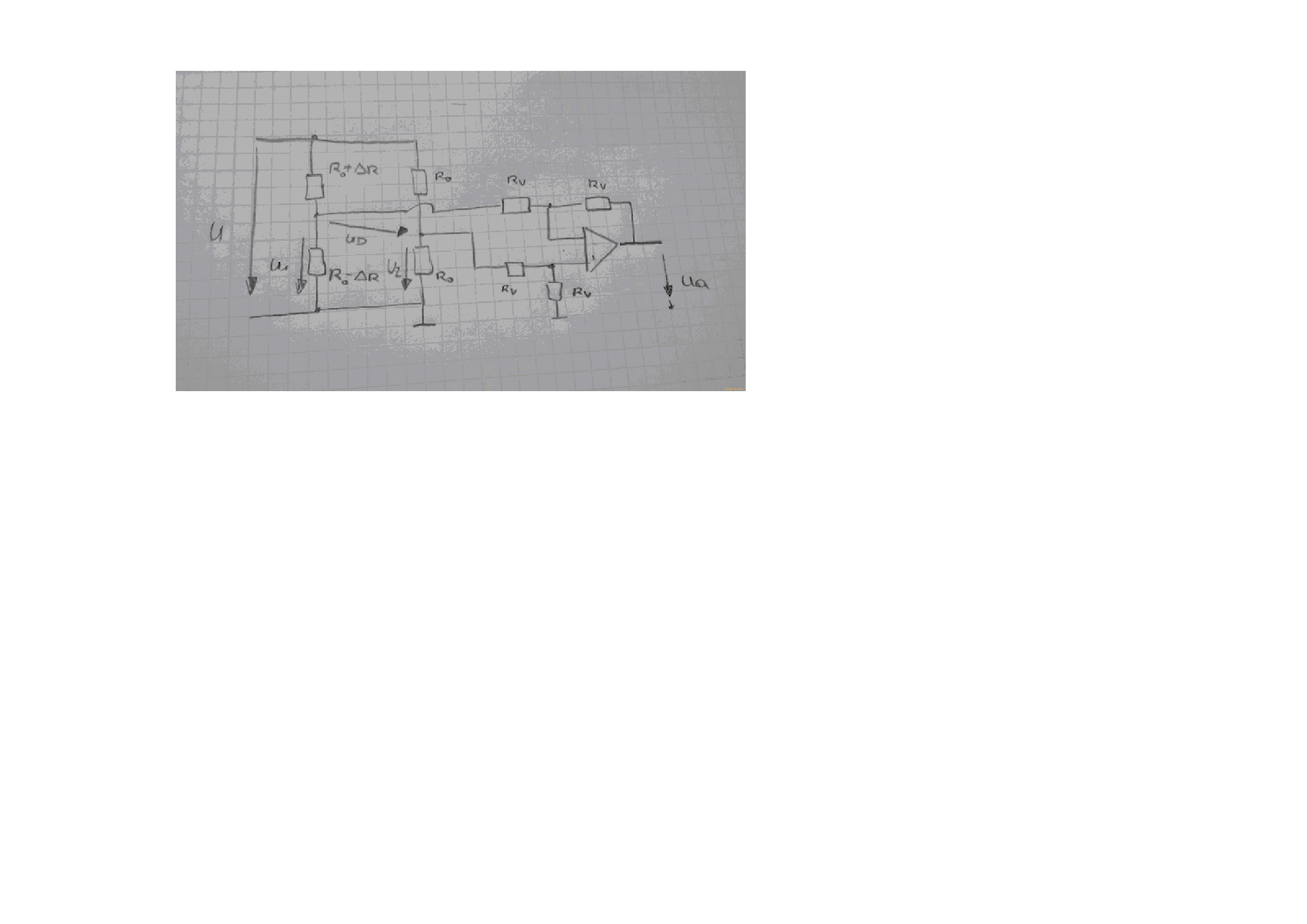

Ich habe eine Messbrücke (Halbbrücke) an der Stelle wo die Differenzspannung abfällt hab ich einen Differenzenverstärker angeschlossen. Die Widerstände des Differenzenverstärker sind alle gleich Rv. Ich soll den systematischen Fehler der Brücke berechnen wenn der Differenzenverstärker dabei ist.
Dafür brauche ich ja die Änderung der beiden unteren Brückenwiderstände.

ich würde gerne den Gesamtwiderstand berechnen und zwar von Widerstand R0-deltaR, Rv und Rv (negativer OPV Eingang) und den Gesamtwiderstand von R0, Rv und Rv am positiven OPV Eingang berechnen.

Kann mir bitte jemand helfen wie ich darauf komme.

<Edit schnudl: Bild angefügt, Titel geändert>

Meine Ideen:
Also ich denke beim positiven Zweig handelt es sich um eine Parallelschaltung von R0 und (2*Rv) - da sich ja der Strom aufteilt und zur Masse fließt.
Ist das aber bei der anderen Seite auch so? Denn diese Widerstände sind nicht auf Masse?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

mein letzter Post war leider Unsinn und zu schnell aus der Hüfte geschossen. Daher gelöscht.

Maschen und Knoten aufstellen geht immer.
