Magnetischer Kreis: dreischenklige Geometrie

circular · Anmeldungsdatum: 09.11.2015 Beiträge: 129

Hallo,

sitze momentan vor einer Aufgabe bei der ich bisschen Hilfe bräuchte, um den Stein ins Rollen zu bringen..

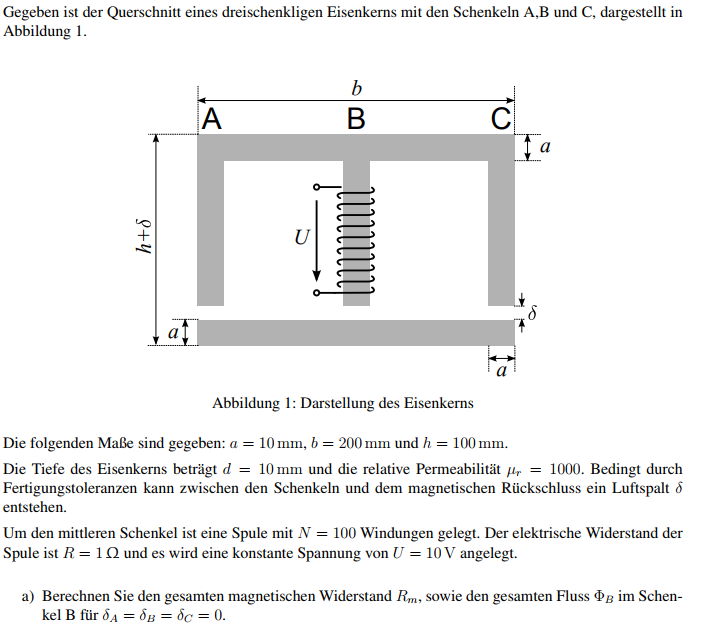

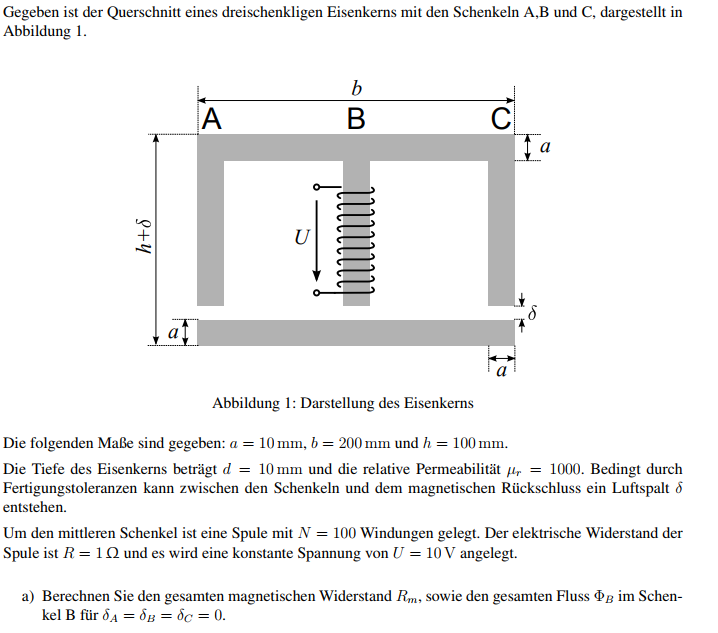

Aufgabe ist im Anhang..

Nun zu meiner Frage:

Der Strom ergibt sich aus:

woraus für die Durchflutung gilt:

Nun muss ich ja den magnetischen Widerstand berechnen um daraus den Magnetischen Fluss berechnen zu können..

Wie in Aufgabenteil a) angegeben gibt es KEINE Luftspalte ( verstehe ich das richtig )

also bleibt erstmal die Geometrie zu bestimmen..

Der Magnetische Widerstand ergibt sich aus:

Die Frage die sich mir aufwirft.. welches ist das

?
Kann man mir das mal vllt. einzeichnen ?

Die Fläche

bestimme ich indem ich die Fläche von den jeweiligen Rechtecken ausrechne..

Für den Schenkel

wäre das beispielhaft:

Der Linke Summand bezieht sich auf die 4 Rechteckigen Flächen.
Der Rechte Summand auf die 2 Quadratischen Randflächen.

Über Hilfe würde ich mich sehr freuen!

Gruß

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3569

Hallo,

circular · Anmeldungsdatum: 09.11.2015 Beiträge: 129

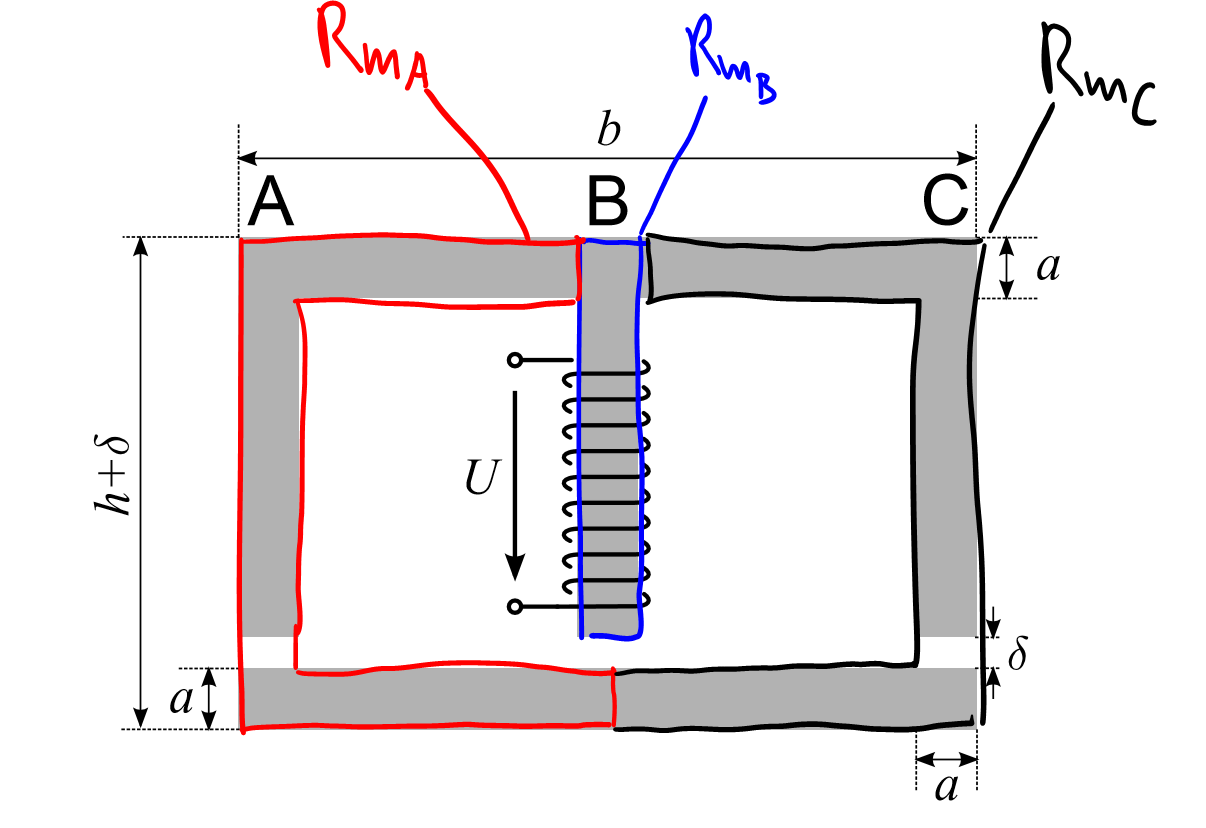

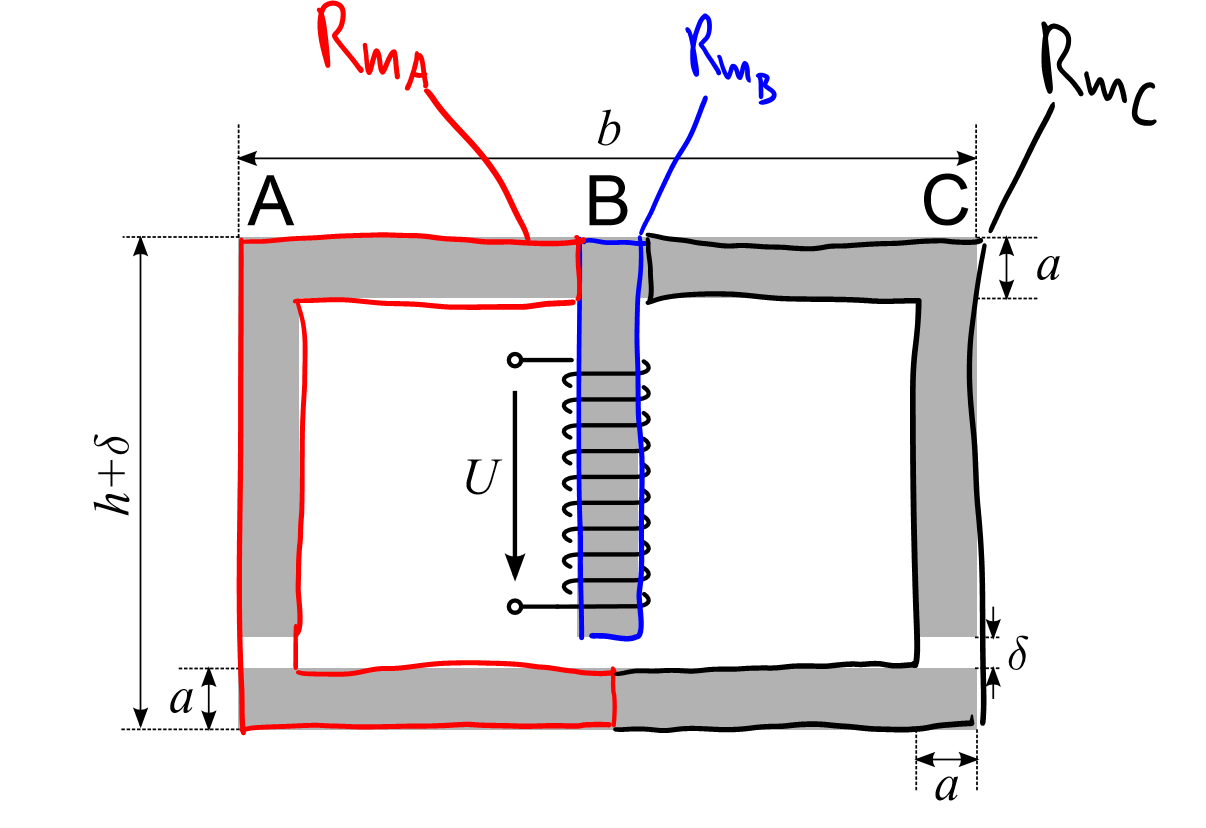

Okay danke dir für die schnelle Antwort.. also würde es in etwa so aussehen wie ich es unten eingezeichnet habe?

zuerst den Widerstand im inneren Schenkel berechnen.. anschließend teilt sich die Durchflutung parallel auf die beiden anderen Schenkel auf.

und fließt anschließend aus der Mitte wieder hoch.

Sollte ein Luftspalt auftreten, wird der sich ja direkt im Magnetischen Widerstand des jeweiligen Schenkel bermerkbar machen durch eine Reihenschaltung. Das sollte dann einfach zu berechnen sein.

ein kleines update:

Habe nun versucht den Magnetischen Widerstand des Schenkels B zu bestimmen:

Erstmal die Flächen:

Fläche "Rechtecke":

Fläche "Quadrate":

( wobei mich interessieren würde ob man bei dem Aufgabenteil ohne Luftspalt, die Quadrate berücksichtigen muss, oder man es als geschlossenes System annimmt.. )

Fläche Gesamt:

nun der Magnetische Widerstand:

Ist das soweit richtig ?

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3569

circular · Anmeldungsdatum: 09.11.2015 Beiträge: 129

Okay Super, jetzt habe ich es komplett verstanden!!

Habe so weiter gerechnet und ich komme auf die richtigen ergebnisse,
ebenfalls mit Luftspalt usw.

Hat mir sehr geholfen! Danke!
