Regelungstechnik: Blockschaltbild anhand von DGL erstellen

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Kasi1203



Anmeldungsdatum: 30.11.2016
Beiträge: 28
Wohnort: Bremen

Beitrag Kasi1203 Verfasst am: 27. Aug 2017 15:36    Titel: Hier ist DGL und Bild Antworten mit Zitat

Meine Frage:
Hallo,

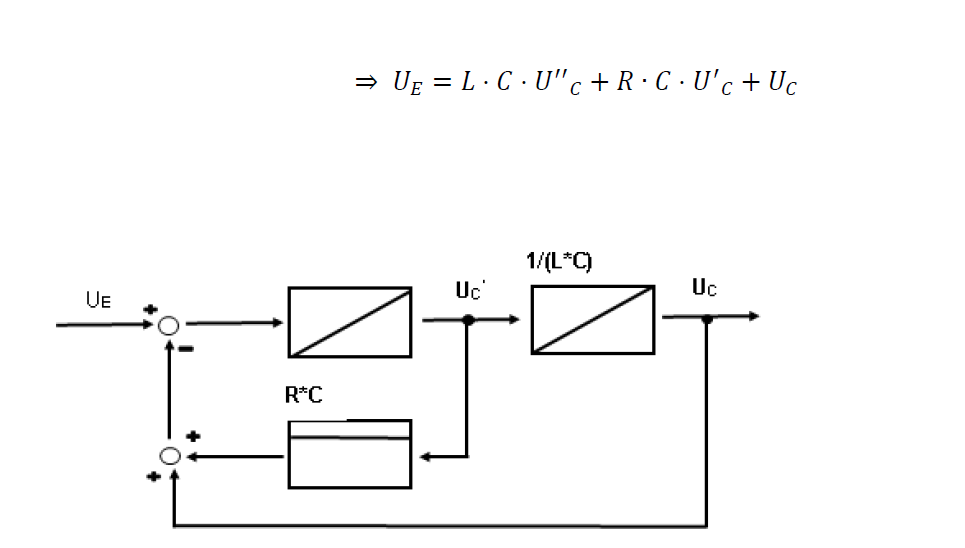

bei folgendem Bild ist ein Blockschaltbild anhand einer DGL erstellt worden. Es ist für mich absolut nicht erkennbar, wie der Zusammenhang zwischen beiden besteht.

Kann mir jemand auf die Sprünge helfen?

Meine Ideen:
Ich weiß, dass parallele Glieder summiert werden müssen, als auch, dass in Reihe vorliegende Elemente Multipliziert werden müssen.

Insbesondere die Parameter an den I-Glied: 1/LC ist für mich nicht schlüssig. Wieso steht dort der Kehrwert und nicht andersherum.

Ich hoffe mir ist noch zu helfen Big Laugh

Danke


Wäre super wenn mir jemand aufschlüsseln könnte, wie sich der Zusammenhang aller Elemte ergibt.

Beste Grüße

Kai

Zwei Beiträge zusammengefasst. Steffen

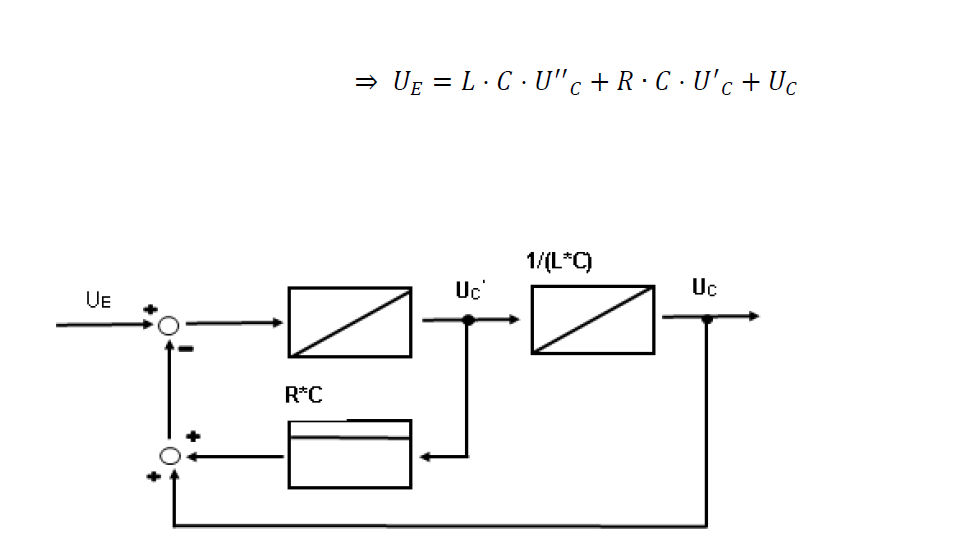

Blockschaltbild Frage.png
 Beschreibung:

Download
 Dateiname:  Blockschaltbild Frage.png
 Dateigröße:  21.92 KB
 Heruntergeladen:  2821 mal

PeachLi
Gast





Beitrag PeachLi Verfasst am: 29. Aug 2017 18:15    Titel: Antworten mit Zitat

Erledigt

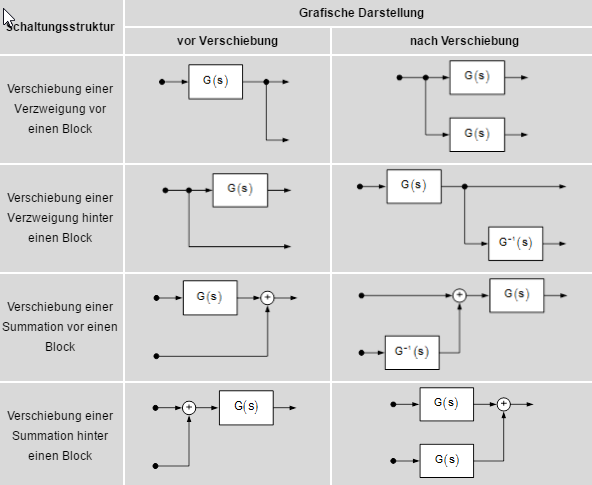

 Beschreibung:
 Dateigröße:  38 KB
 Angeschaut:  13169 mal





Zuletzt bearbeitet von PeachLi am 06. Nov 2026 12:42, insgesamt einmal bearbeitet
moody_ds



Anmeldungsdatum: 29.01.2016
Beiträge: 515

Beitrag moody_ds Verfasst am: 30. Aug 2017 09:07    Titel: Antworten mit Zitat

PeachLi hat Folgendes geschrieben:

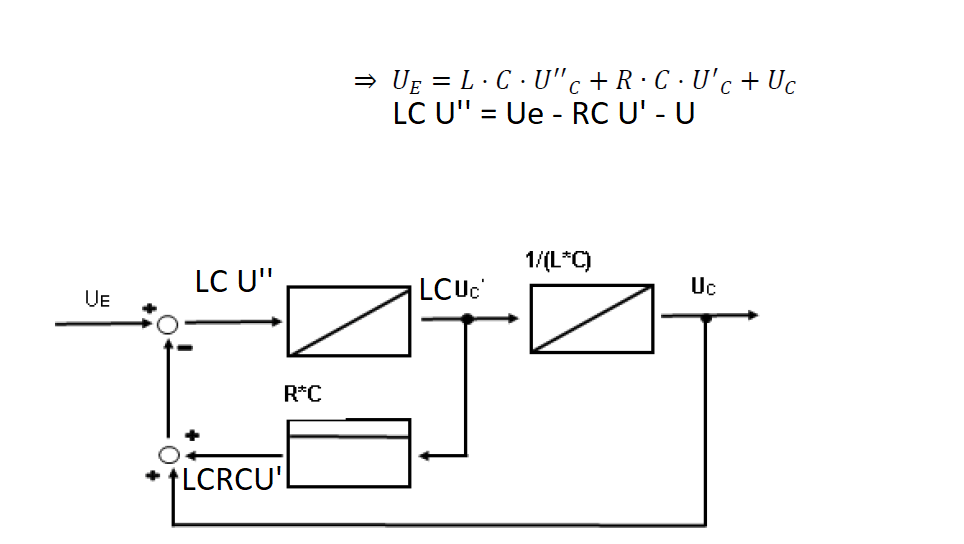

In dem Fall eben UC'' = UE-RC*U'C-UC


Ich käme auf LC UC'' = ...

Kasi1203 hat Folgendes geschrieben:

Insbesondere die Parameter an den I-Glied: 1/LC ist für mich nicht schlüssig. Wieso steht dort der Kehrwert und nicht andersherum.

Ich würde die Position in Frage stellen.

Wenn ich nicht ganz auf dem Schlauche stehe gehört 1/LC doch an den 1. Integrator und dann würde es meiner Meinung nach passen.

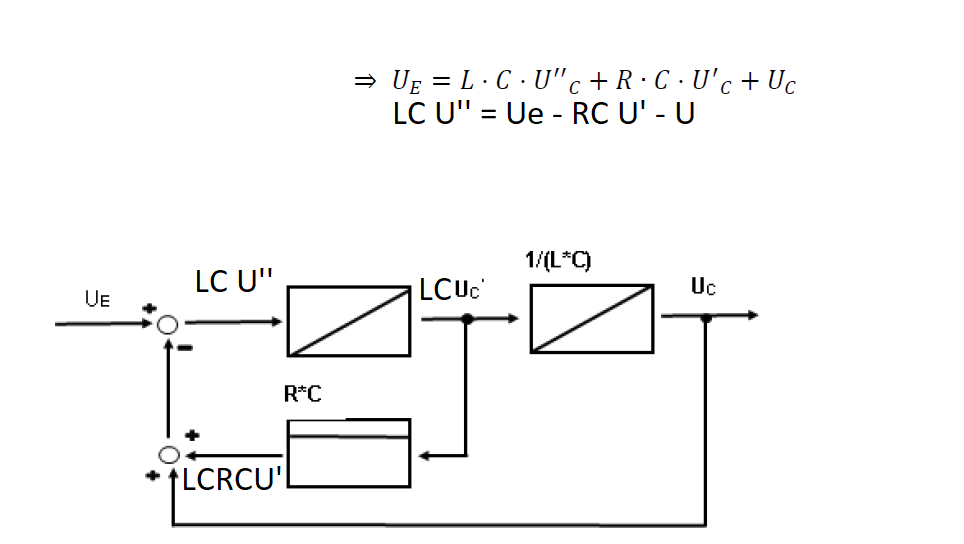

 Beschreibung:

Download
 Dateiname:  Untitled.png
 Dateigröße:  24.22 KB
 Heruntergeladen:  813 mal

Kasi1203



Anmeldungsdatum: 30.11.2016
Beiträge: 28
Wohnort: Bremen

Beitrag Kasi1203 Verfasst am: 30. Aug 2017 15:29    Titel: Antworten mit Zitat

Danke für eure Hilfe!

Leider scheint ja alles nicht wirklich nach Schema zu funktionieren, was mich arg stört an dem Thema Kotzen. Aber eure Vorgehensweise hilft mir auf jeden Fall bei einer solchen Aufgabe eine schlüssige Lösung zu erstellen! Vielen Dank nochmal für eure Mühe!



Prost
