Widerstände herausfinden

Heinrich2 · Anmeldungsdatum: 08.07.2019 Beiträge: 28

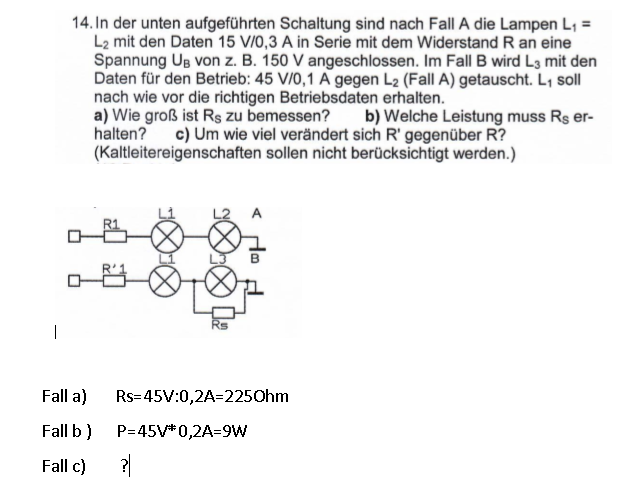

Meine Frage:
Hab ich alles richtig gemacht? Wenn ja, wie komme ich jetzt auf R1 und R`1, also auf Fall C?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Ja, bis jetzt passt alles. Nun fällt am Vorwiderstand eine andere Spannung ab, bestimme die (allgemein und/oder für den Fall Ub=150V) und berechne den Widerstand neu.

Viele Grüße
Steffen

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Zu c)
Fall A:
Du kennst die Spannung an L1 und L2 (je 15V), Du kennst die Gesamtspannung, damit kennst Du die Spannung an R1, und Du kennst den Strom I=0,3A. Nach ohmschem Gesetz ist dann der Widerstand R1=400 Ohm.

Fall B:
Du kennst die Spannung an der Parallelschaltung (45V=Nennspannung von L3), du kennst die Spannung an L1 (15V), Du kennst die Gesamtspannung. Damit kennst Du die Spannung an R1'. Der Strom ist wie im Fall A I=0,3A. Das ohmsche Gesetz liefert Dir dann den Widerstand R1'.

Heinrich2 · Anmeldungsdatum: 08.07.2019 Beiträge: 28

150V-15V-45V-45V=45V

R´1=45V

45V/0,3V=150Ohm

Kann man jetzt schreiben, R´1 verändert sich um -250 Ohm?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Heinrich2 · Anmeldungsdatum: 08.07.2019 Beiträge: 28

Dachte zweilmal 45V , weil unten an Rs ja auch eine Spannung abfällt. Aber so ist R1 dann 90V. 90V/0,3A=300Ohm. Also R´1 verändert sich um -100 Ohm.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Richtig. An Rs fallen in der Tat auch 45V ab, aber der ist doch parallel, das zählt nicht zweimal.

Und das mit der allgemeinen Formel siehst Du offenbar anders, es ist aber auch in der Aufgabe nicht klar ausgedrückt.

Viele Grüße
Steffen
