Kondensatoren- Hochpass Filter

hansmaulwurf · Anmeldungsdatum: 09.07.2006 Beiträge: 140

Hallo und einen guten Tag zusammen...

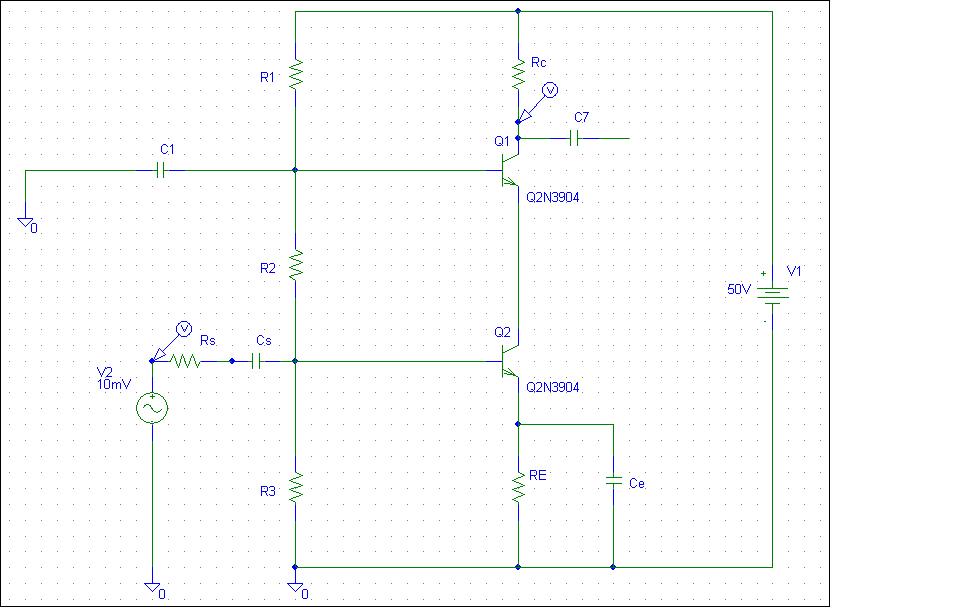

habe hier eine Schaltung, bei der ich mit hilfe des kleinsignal esb und des miller effekts die obere Grenzfrequenz bestimmt habe. (Schaltung ist ein Bandpaß).
Jetzt muß ich aber noch die untere Grenzfrequenz berechnen...kann ich davon ausgehen, dass C1,Ce und Cs jeweils hochpässe bilden ?

-Ist es dann insgesamt ein hochpass dritter ordnung ?

-also ist doch für alle drei kondensatoren, die untere grenzfrequenz verantwortlich, oder ?

-wie berechne ich aus der oberen grenzfrequenz die untere ?

- wie kann man die wiederstände berechnen die relevant für die kondensatoren sind ?

vielen dank für eure Hilfe...

h.m.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Hast Du dir schon mal die Übertragungsfunktion bestimmt ?
Wenn Du die nicht hast, istr alles nur Kaffeesudlesen.

Ich glaube nicht, dass es ein TP höherer Ordnung ist, da dies nur dann auftritt, wenn man mehrere TP hintereinsnder schaltet. Und das ist bei Dir nicht der Fall. Siher bin ich mir aber nicht. Bestimm mal die ÜF !

hansmaulwurf · Anmeldungsdatum: 09.07.2006 Beiträge: 140

nein die Übertragungsfunktion habe ich nicht bestimmt...

mir geht es jetzt eigentlich nur noch um C1...ich habe mal gehört,. dass man nicht unbedingt das Kleinsignal esb zeichnen muss um zu bestimmen, welchen widerstand die kondensatoren sehen...?

ich dachte jetzt ehrlich gesagt nicht dass es so kompliziert sei...es ist eigentlich eher eine Praxisorientierte aufgabe...also so überschlägig würde ich jetzt behaupten dass C1 die basis des transistors Q2 sieht un den kollektor von Q1...
aber ist nur ne vermutung

danke für deine hilfe

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

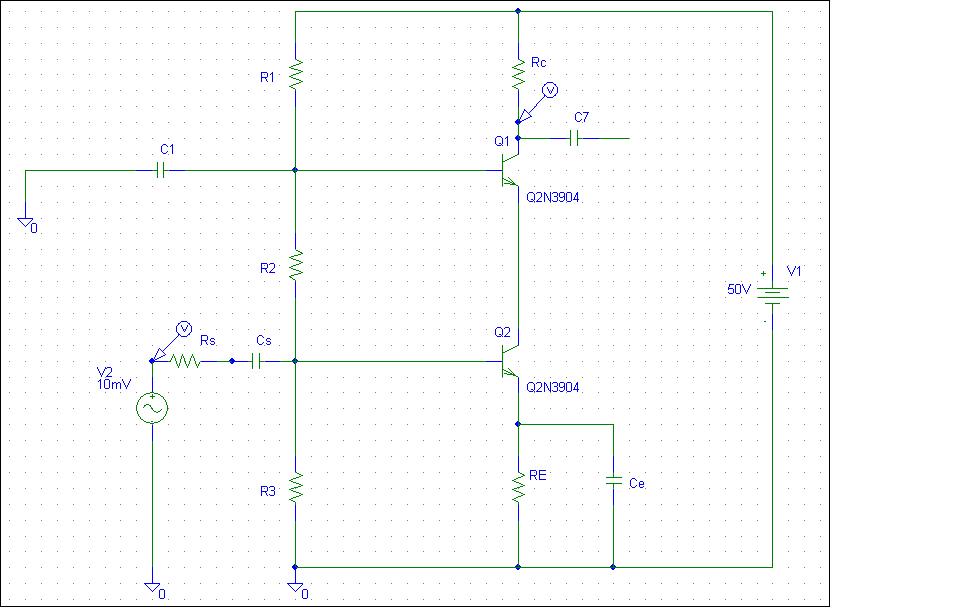

Ich habe mit dem Kleinsignal ESB herausbekommen, dass

Wobei

Für

und

wird dies einfach die normale Verstärkung der Emitterschaltung,

was ja bei der Kaskodeschaltung erwünscht ist.

Daher würde ich sagen, dass wenn man

machen sollte, um auf der richtigen Seite zu liegen.

Ich kann es aber nochmal mit Spice durchsimulieren...das bringt mehr als diese doofen Berechnungen smile
